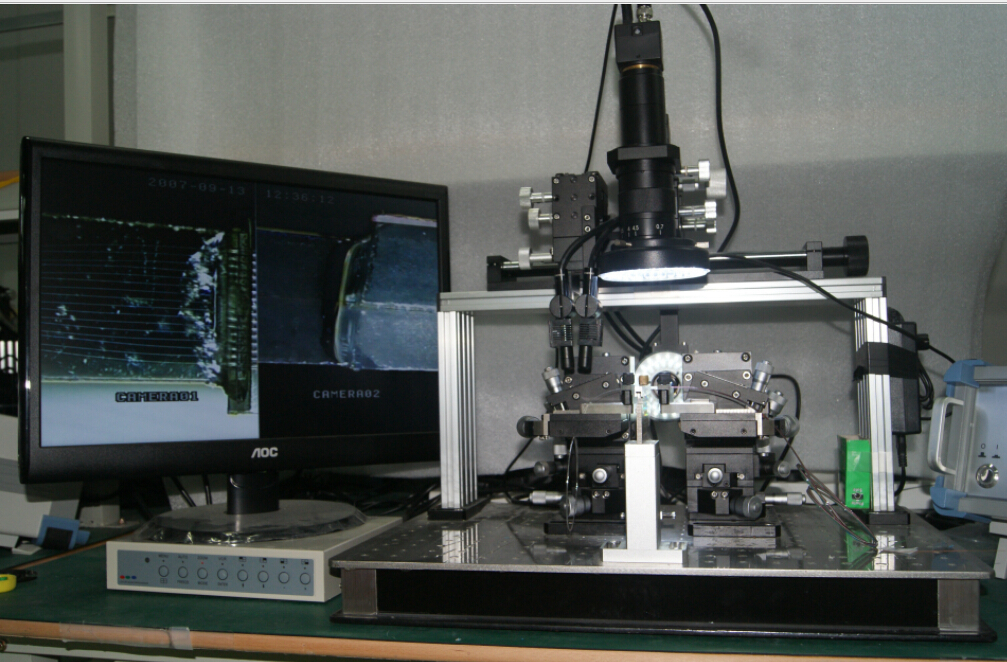

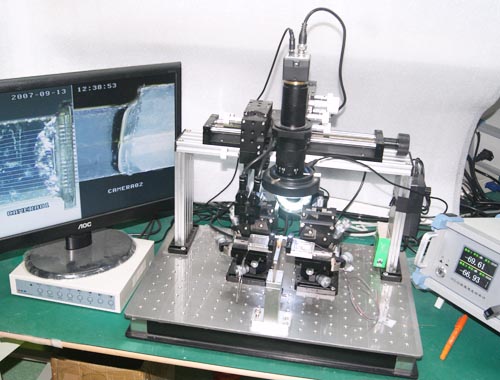

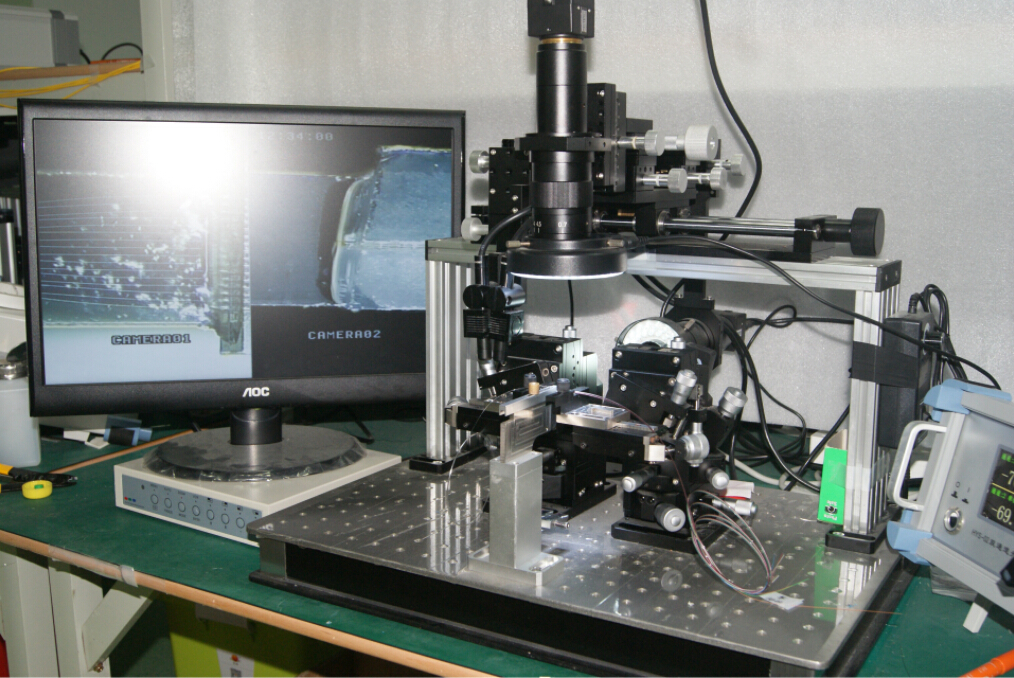

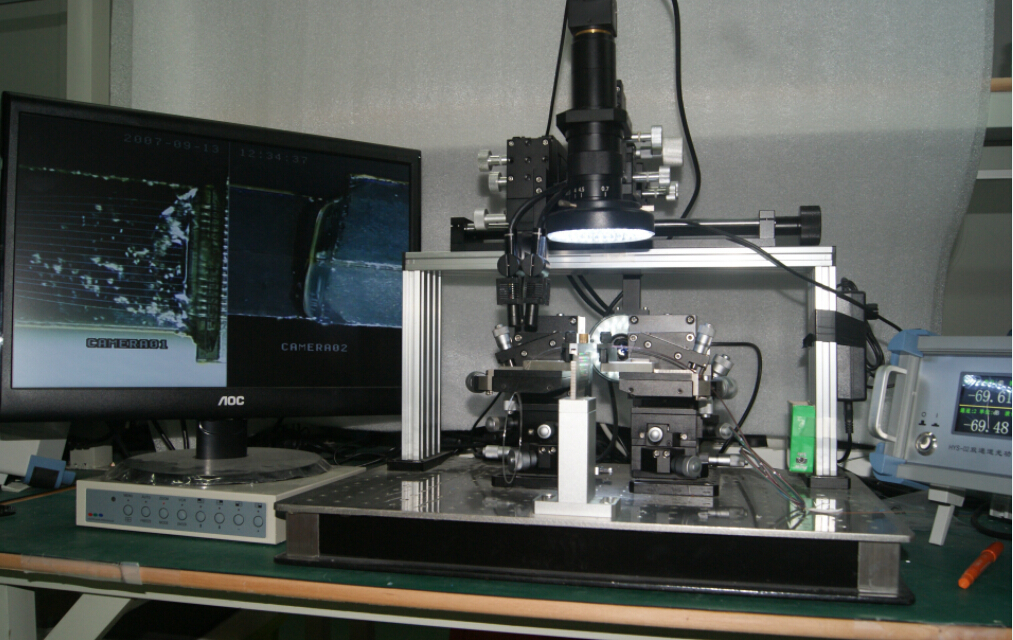

PLC手動光波導調芯系統
PLC耦合封裝系統

PLC耦合封裝系統

產品說明
1）產品特色
?精確、可靠的調節精度
?模塊化設計，非常容易擴展和更新
?支持端面有傾斜角度的波導
?更新夾具就可適用各種器件，有利于研究與開發
?可根據客戶的特殊要求定制
?可實現安全的國產化，節約成本，適合中國國情
?交貨期短，有專業的技術支持和售前、售后服務
2）主要功能
?可對光纖列陣進行6個自由度手動調整，安全滿足所有需要
?各個器件的拆卸采用手動的方式
?在器件上方和后面均設有觀察系統，方便手動對準操作
?高清監視器，高分辨率CCD和鏡頭配置，影響高清
?可以對器件進行點膠和UV光固化
?可為客戶提供器件評價功能
3）基本操作過程
?利用上端觀察系統及波導側面觀察系統，粗略對準輸入端，使入射光基本進入光波導
?利用輸入、輸出端的柳州調節單元，并利用輸出端的功率計精密對準調整
?在輸入和輸出端，分別點UV膠
?光源光功率計配合測量每一個通道
?UV光輻照固化，并再用雙通道光功率計測量每一個通道，完成對準封裝
?取下器件
4）使用器件
?入射端：光纖列陣（N通道），單模光纖
?波導：AWG(1*M)、WG（N*M）
?出射端：光纖列陣（M通道）
產品介紹

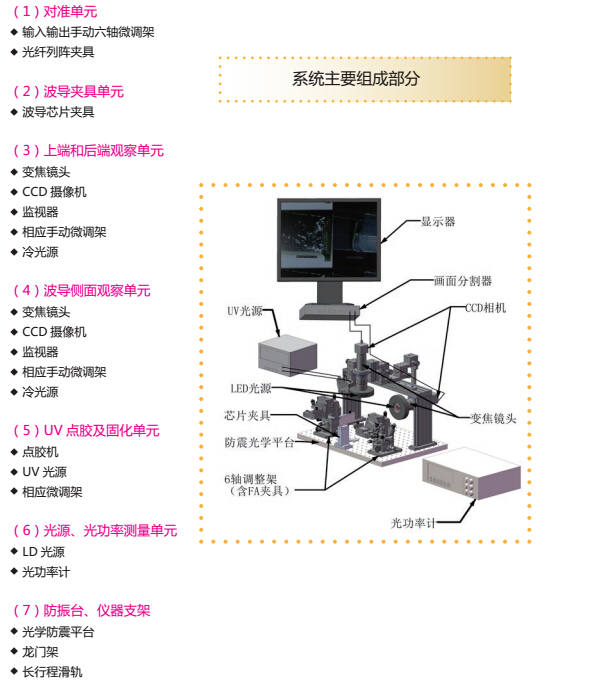

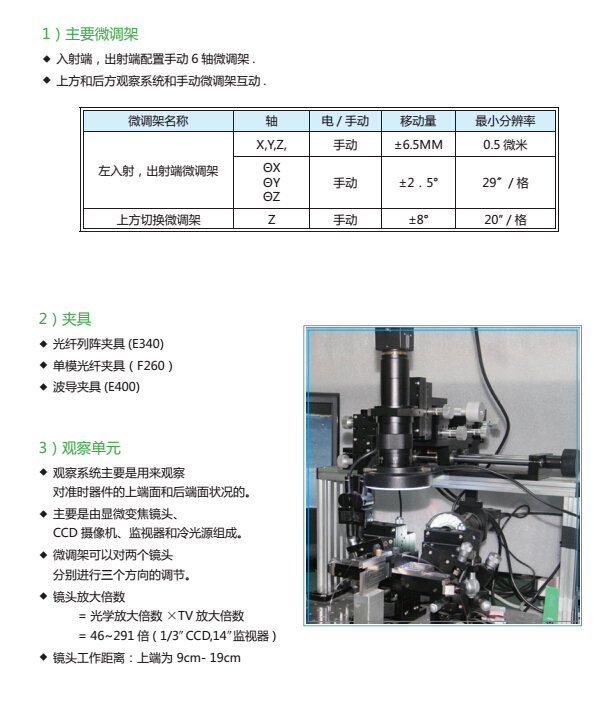

系統主要單元及參數：
