光模塊封裝系統解決方案

來源:深圳市得地為業科技有限公司發表時間:2016-12-23

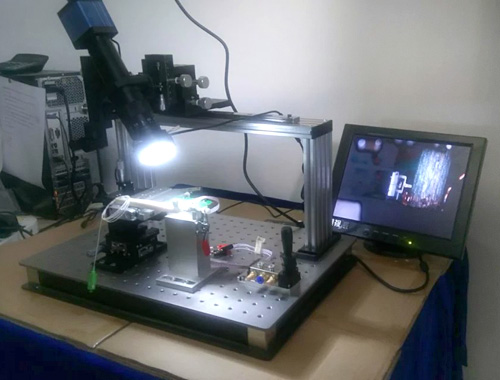

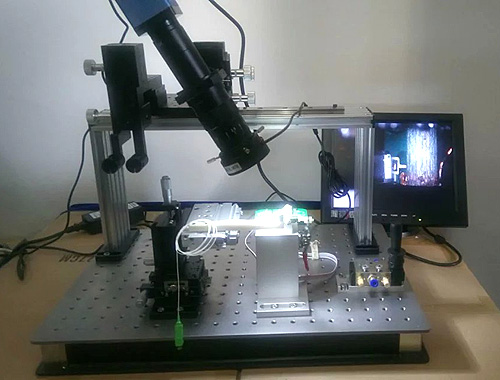

CATV光接收模塊封裝系統
一)主要組成部分
? 觀察單元
? FA調整單元
? 耦合單元
? 固化調整單元
? 底座光學平板部分

二)功能闡述
? 觀察單元: 通過高清相機,鏡頭采集圖像呈現在顯示器上進行粗調。鏡頭設計360°可調整,適合不同角度觀察器件。
? FA調整單元:利用氣缸快速進退定位,方便快速夾裝。特殊的夾具設計保證裝夾FA安全性,最大程度方便點膠固化。
? 耦合單元:利用快速夾鉗夾緊光模塊,裝夾簡易方便,并具有最大穩定性,巧妙設計測試版固定方式,最大程度提高耦合效率
? 固化調整單元: 加裝夾多個固化光源頭,燈頭實現三維可調,適合不同照射距離,壓縮固化市場。
? 底座單元: 采用不銹鋼防震平臺,鋁合金龍門架,高精度長行程滑軌,具有超強穩定性,美觀實用。
