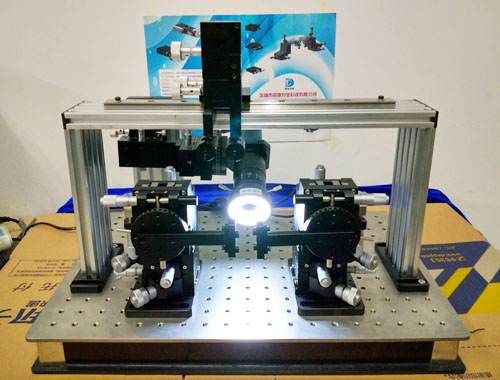

垂直耦合封裝系統


一）系統主要單元參數

微調架名稱	軸	電/手動	移動量	最小分辨率
左入射，出射端微調架	X/Y/Z	手動	±6.5MM	0.5微米
	θx θY θZ	手動	±2.5°	29″/格
上方旋轉	θ	手動	±180°	55″/格

二）組成部分
? 對準單元
? 波導夾具單元
? 波導側面觀察單元
? 后端觀察單元
? UV點膠及固化單元
? 防震臺，儀器支架

三）產品特色
? 四維可調，精準、調節精度可靠
? 鏡頭四維可調，并可實現360°調節
? 采用 1200W像素的高清攝像頭，實際放大倍數300倍
? 紫外光照射燈頭角度距離多維度可調，縮短固化時間，實現優良固化效率
? 采用長行程導軌，調節速度快，一致性好
? 采用分體式結構，UV固化調節和觀察互不影響
? 支持端面有傾斜角度的波導，極限傾角45°
? 完全實現國產化，節約成本，適合量產
? 交期短。 專業的技術支持和售前售后服務
